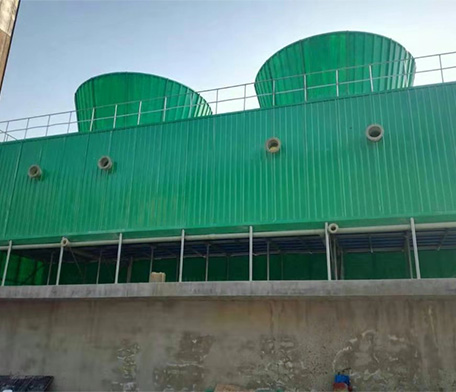

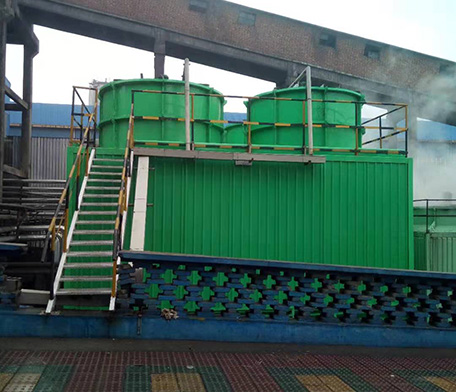

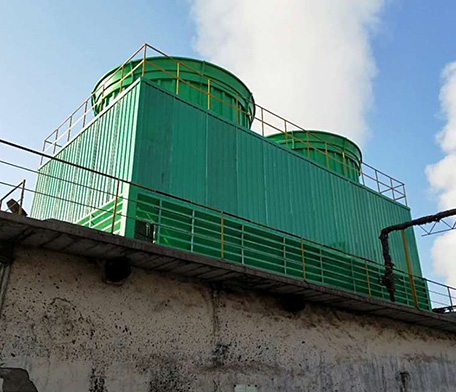

噴霧式玻璃鋼冷卻塔
我國是個發展中國家,節約用水,勢在必行而機力抽風式冷卻塔優點很多,是一種為理想的節水設備,它的應用量很大,已有數萬計的這種冷卻塔在運行,但是它的耗電量大,消耗能源;近幾年,我國各大設計院和生產廠家,對冷卻塔節約能源進行了不懈的努力和改進,隨著科學技術的發展,新技術、新材料的順世,冷卻塔也有了進一步的提高。冷地塔的基本功能是將人們?cè)谏a(chǎn)、生活中產生的廢熱傳輸并散發到大氣中去,挾帶廢熱的冷卻水與風機作為塔的空氣動力來源帶動氣流運動進行熱交換,將廢熱從水中傳送到空氣中從而排放到塔外,以達到降低冷卻水溫的目的。
本塔采用上噴型噴霧通風霧化裝置,由旋流霧化噴頭、風葉、密封傳動機構等三部分組成,利用液力驅動。低壓(0.08-0.16MPa)液流通過旋流霧化噴頭產主霧流,霧流的作用力啟動密封傳動機構和風葉作反向旋轉,產生由下導向霧流的空氣,氣水比可達1.0-1.3,霧化水滴與進塔空氣在霧狀條件下進行熱交換,以取得預期的降溫效果。
性能與特點
采用上噴型噴霧通風霧化裝置改變了機械通風冷卻塔的傳統結構,不需要電力機與淋水填料。工藝結構的變革,使本塔具有以下特點:
降溫效果好
塔內熱水在霧狀條件下與進塔空氣進行熱交換,傳熱面積和氣水比大,氣水間的傳熱瑟傳質路線長,傳熱與傳質充分,使塔的冷卻能力增強,從而使降溫效果顯著。
節能
旋流霧化噴頭工作壓力所消耗的能耗與同規格機械通風冷卻塔相比,綜合節能效果在30-52%間。
低噪聲
無電機風機,養活了電機和減速機等產生的噪聲源,采用相應降噪措施后,特別適用于賓館、飯店、醫院、學校、居民區等。
重量輕、結構簡單、運行可靠、維護方便
無電機與減速機、無淋水填料,使塔重量輕縣城結構簡單,接近塔底部的上噴型噴霧通風霧化裝置是塔內轉動部伯,其運行可靠,維護方便。
產品標記
WNL型噴霧通風玻璃鋼冷卻塔按噪聲及降溫等級形狀、冷卻方式、塔的形式、名義冷卻流量、有無水盤等進行標記。
F W N L - X X X
P表示為水盤,無標記為無水盤
名義冷卻流量:m3/h
冷卻塔
逆流式
冷卻方式、噴霧通風
表示低噪聲、低溫降型方形噴霧通風逆流式玻璃鋼冷卻塔,名義冷卻流量為200m3/h, 有水盤。
選塔需知
1、為非標準工況時,可查熱力性能曲線選塔,若查不到需要更精確計算時,應將降溫要求和當?shù)貧庀筚Y料提供給本廠,由電算確定。
2、冷卻塔進水溫度,如需超過60℃時,在訂貨時說明。
3、用冷卻塔水盤作水池時,應注意水盤容積一般為名義冷卻流量時1.5min左右的停留時間之量,另須安裝:"溢流管"、"補水管"等,應在訂貨時特別提出,所增價格另算。
4、對噪聲指標要求更高時,所增消聲裝置價格另算。
5、DFWNL-700P,GFWNL-600P以上型冷卻塔采用多路支進水,主要是考慮冷卻塔維護時兼顧滿足生產需要。
6、地震烈度≤9度,大風載700pa。
7、冷卻塔無水盤時,其水池容積由有關設計人員決定,基礎布置參照說明書示例。
8、塔頂?shù)谋芾妆Wo(hù)裝置和指示燈由建設單位統一考慮與安裝。
安裝
1、冷卻塔安裝時,應與建筑物保持一定距離,應避免安裝在室內或靠近露天熱源的地方。
2、冷卻塔的基礎應保持水平,并確保進水管路無明顯震動。
3、為避免較大雜物進入旋流霧化噴頭,組裝噴霧通風霧化裝置前,應仔細清理裝置通水部分內的雜物。
4、噴霧通風霧化裝置組裝完成后,應檢查風葉固定處的螺栓是否緊固,裝置旋轉是否靈活,檢查風葉頂端與風簡內壁間隙是否一致,風葉轉動是否緊平穩,若發現異常應及時排除。
5、冷卻塔零部件在運輸、存放的過程中,其上不行壓重物,不得曝曬,且注意明火。
6、安裝完畢后,應檢查進水接管前有無安裝閥門、測溫點和壓力表(0-0.4MPa)。若無,應向建設單位或安裝單位及時提出,并說明其必要性。
運行與維護
1、日常運行中,接管處壓力宜控制在"主要技術參數"內提供的進塔水壓左右。
2、在一般情況下,噴霧通風霧化裝置均能正常工作,只需半年加二硫化鉬鋰基潤滑脂一次。當發現噴霧通風霧裝置的旋轉速度變慢時,表明管內有異物堵塞,應及時檢查排除故障。
3、冷卻塔維修時,不得動用明火,如需動用明火。須采用相應安全措施。
