冷卻塔系列

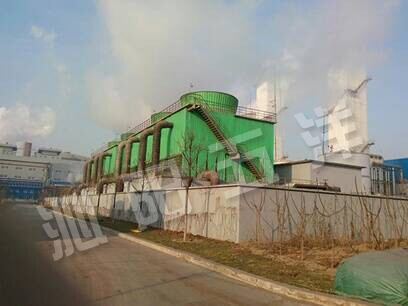

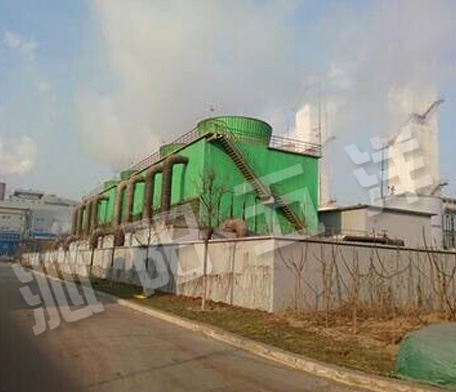

工業方形逆流式冷卻塔

單 價:詢價

起訂量:≥1件

關鍵詞:具有熱力性能好,能耗低,整塔穩定性好,外形美觀

描 述:結構新穎,防腐措施好,噪聲低
建設快,工期短,維護方便,運行費用低
單塔處理水量為20-18000m3/h

所屬類別:冷卻塔系列

24小時免費咨詢熱線:0391-5099159

  • 相關產品
  • 產品詳情
  • 在線留言

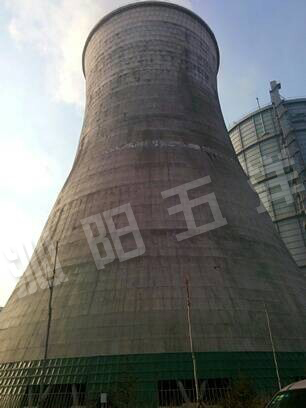

    自然通風玻璃鋼冷卻塔

      沁陽市五洋玻璃鋼廠開發研究制的GZT、WZT系列玻璃鋼自然通風雙曲線冷卻塔,單塔處理水量為20-18000m3/h。它具有熱力性能好,能耗低,整塔穩定性好,外形美觀,結構新穎,防腐措施好,噪聲低,建設快,工期短,維護方便,運行費用低等特點。

      GZT、WZT系列冷卻塔的研制成功,開創了自然通風冷卻塔工業化生產的良好前景,填補了國內空白。國內大自然通風玻璃鋼雙曲線冷卻塔由我單位制造。現已用于鋼鐵、冶金、電力、石化、化工等行業的循環水系統。94年經國家玻璃鋼制品質量監督檢驗測試中心測試,該產品散熱性能及外觀質量均達到設計要求,且該產品屬國內首創,達到九十年代國際水平。同年通過了河南省科學技術委員會組織的技術監定。該產品獲得了一九九四年度國家新產品獎,并且榮獲國務院發展研究中心頒發的(1949-1995年)榮譽稱號。

    系列型號說明

      G-工業型       Z-自然通風         T-玻璃鋼冷卻塔

      W-污水循環     Z-自然通風         T-玻璃鋼冷卻塔

    設備特點

      (1)節約能源。該塔為自然通風,不用電。以GZT-1000型為例,冷卻水量1000m3/h,與機械通風冷卻塔比較,一年可節約用電約38萬度。

     ?。?)基建費用低。與同類型鋼筋混凝土雙風線冷卻塔比較,可節約基建費約15%-20%。

     ?。?)維修費用少。該塔無風機,不存在風機、電機維修問題,與機力通風冷卻塔比較,維修費用少,運行可靠。

     ?。?)噪音低。出塔風速小,無風,電機只有滴水噪音,無機械噪音。

     ?。?)自重較輕,安裝方便,防腐性能好。

     ?。?)本系列產品適用于各種工業凈、污循環水系統。凈水循環冷卻塔水中懸浮物含量≤50mg/l,污水循環冷卻塔水中懸浮物含量≤80mg/l。

    設計工況條件

      空氣干球溫度       θ=31.5℃

      空氣濕球溫度       τ=28℃

      大氣壓力           P=100400Pa

      進塔水溫            t1=42℃

      出塔水溫            t2=32℃

      本系列塔采用低淋水密度、低阻力、低風速冷卻塔特點進行設計的,使單位面積上冷卻任務值小。選塔時,應按當氣象參數及設計條件進行熱力、阻力、抽力計算。

    工作原理

      風筒式冷卻塔是依靠自然通風達到水冷卻目的的。

      其工作過程為:熱力經管道從塔的中心管進入配水系統,通風淋水噴頭,將熱水均勻噴酒在淋水填料上,熱水流經填料層時,分散成水膜,自上而下流動,冷卻公質空氣靠高大風筒及塔內外溫差作用所造成的空氣密度差,產生通風抽力,從塔下進風口自下而上與熱水逆流接觸,將水的熱量通過熱質交換傳給空氣,水溫降低和空氣溫度升高。水流出填料層時,落到集水池內,由于填料距水面有一定高度,水與冷空氣繼續進行熱交換,水溫繼續降低,此過程稱為"尾高效應"。冷卻后的水由泵送到用水換熱設備使用,吸收大量熱量的濕空氣,通過風筒排出塔外。

    結構特點

      塔體

      塔體采用多邊形空間桁架進行內力分析。風筒為單葉雙曲線面形狀的玻璃鋼筒體,其母線為雙曲線。多種規格的玻璃鋼風筒板專與鋼架間采用蚴栓聯接,風筒板間橡膠墊密封。為減少構件種類,支撐玻璃鋼筒體鋼架柱采用折線形式,每隔一層加水平桁架環形結構,支撐體系為一空間結構。柱間采用柔性拉桿體系,底層采用K層支撐體系,填料層支架同塔柱連成整體,增強了塔體整體剛度。

      材料斷面采用回轉半徑大,抗扭鋼度小,受力性能好,重量輕,制作簡單,外形美觀,易防腐的鋼管斷面。

      分層采用園鋼拉桿以增強整體剛度,防止變形。

      進風口

      四周環形斷面進風,通風均勻,面積大。

      配水系統

      采用管式和三濺 式噴頭組成的低壓配水系統。

      淋水填料

      淋水填料為PVC雙向波填料,填料總高1.2m,分三層交錯布置。亦可采用PVC梯形填料和玻璃鋼余交錯填料。
