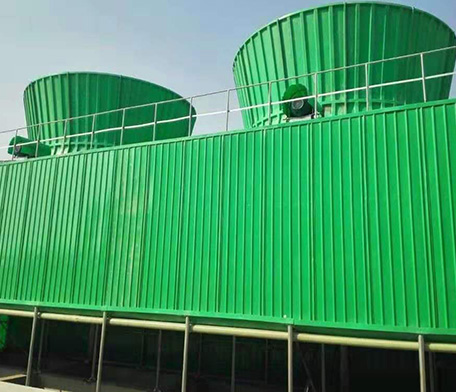

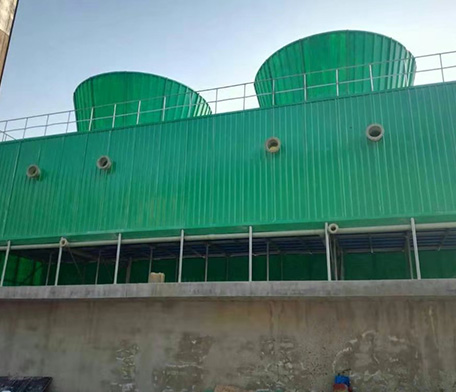

GFNL2-800-4000型大型鋼框架冷卻塔說明
機械工業部第四研究院和我單位共同研制的節能方型逆流式玻璃鋼冷卻塔是"玻璃纖維增強塑料冷卻塔"第二部分"大型玻璃纖維增強塑料冷卻塔(GB7190.2-1997)"的第 一編制單位,GFNL2系列節能型鋼框架結構方型逆流式玻璃鋼冷卻塔,單格循環水量為800-4000m3/h,共九個規格,它具有熱力性能好、電耗少、整體穩定性好、外形美觀、噪聲低、施工安裝周期短、成本低等特點,廣泛應用于石油、化工、冶金、發電等企業大水量的循環系統中。
該系列塔是在吸收了國內外同類產品的先進經驗和石化、電力、冶金等設計單位及用戶提出的寶貴意見的基礎上設計的,GFNL2系列鋼結構方形逆流式玻璃鋼冷卻塔應用了我院二項國家專利:
1、"節能型玻璃鋼冷卻塔"(專利號:88215994.1),它采用了變扭矩變極電機,使之在保證熱力性能的前提下,全年耗電節能40-52%,居國內外先進水平。
2、"方型逆流式冷卻塔用斜梯形波填料"(專利號:91216967.2),其特征在于斜梯形波靠粘結頭形成填料塊,穩定性好、耐久,該梯形波高23mm,依靠安裝頭使片矩為30mm,通風阻力小,可使填料高由1.0米增加到1.5米,提高了熱力性能。
設計工況及代碼意義
冷卻塔組成及其特點
1、塔體受力結構:為鋼框架結構,運行時風機底座大振幅小于0.15mm,鋼件采取了加強防腐措施,鍍鋅后涂環氧瀝青漆二道以加強防腐。
2、圍護結構:為聚酯玻璃鋼,質輕高強耐腐蝕、美觀、抗老化,外觀顏色可根據用戶的要求調配;
3、風筒:為動能回收型,氣流組織合理、效率高、玻璃鋼材質、質輕高強耐腐蝕,動能回收率為19-25.3%。
4、風機:為航天航空工業部保定螺旋漿廠生產,葉片材質為環氧玻璃鋼,葉片為機翼形,內充填發泡塑料,風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕;
5、減速機:保定螺旋漿廠生產,水平臥式、噪聲低、效率高、油潤滑可靠、檢修方便,可選配油溫、油位及振動報警裝置;
6、填料:填料片大波上壓了小波,鋼性大、表面積大,對水的再分配能力強、水膜形成均勻、停留時間長,水滴不致避開填料而直接落下,填料上有雙向凸凹安裝頭,組裝粘結牢固,不倒伏、不變形,水質差時也不易粘連堵塞,填料為改性PVC材質,耐溫-35℃~65℃, 阻燃,性能符合能源部NDCJ88-89"冷卻塔塑料淋水填料技術規定";
7、配水系統:為管式配水,采用多層流噴頭或整體三濺式噴頭,進水壓力只要求在進水管中心標高處有1.5米自由水頭即可;
8、收水器:置于塔內的布水管上,可采用HC160-45偏峰型收水器,收水效果顯著,在高速運行時,飄水量小于0.01%;低速時更可忽略不計;
9、進水管:冷卻塔生產廠家與冷卻塔使用單位的接管分界線在塔上,見產品說明書上的圖,按平焊鋼板法蘭給排水標準圖(8311,P=1.0×106Pa)加工;
10、水池:本系列塔的水池由用戶負責,機械工業部第四設計研究院提供水池基礎的平立面尺寸、預埋鋼板及基礎荷載等資料,水池水位控制在-0.25~-0.3m為宜,水池施工圖也可委托機械工業部第四設計研究院設計,另行收費。
選用與運行注意事項
選用
?、俦菊f明書已給出了設計工況,若工況與此相差較大時可查熱力性能曲線選塔,如查不到或需要更精確計算時可將工藝要求和當?shù)貧庀筚Y料提給四院由電算選定,三速電機和變速電機的電器控制線路圖由機械部四院提供,用戶希望成套供應時,電機變速控制柜可由冷卻塔生產廠提供,但其費用需另計,訂貨時需說明;
②電源電壓380伏,頻率50HZ;
③塔附近按消防規范設消火栓,它可兼做沖洗填料和水池沉積物之用;
?、苎h(huán)冷卻水的濁度不大于100mg/l,水中不得含油污及對玻璃鋼溶濁的物質;
?、堇鋮s塔的設計地震設防烈度為8度;
⑥冷卻塔的設計基本風壓為700Pa;
⑦Δt=10℃時,補充水量中蒸發損失占總循環水量的1.72%,飛濺損失占0.01%;
?、噙M(jìn)水壓力(進水接管處)為1.5×104Pa(0.15kg/cm2);
?、崴?shù)谋芾妆Wo(hù)裝置及燈光由用戶安裝;
運轉
?、贉p速機應經常檢查油標油位,潤滑油推薦用22-28號雙曲線齒輪油或90-120號工業齒輪油,夏季用粘度大的油,第 一次運轉500小時后將油排空,換新油;
②風機、電機、減速機運轉前須按相應產品說明書檢查,特別是電機接線,應按電機廠提供的接線圖接線,有時各方表示不一致,易造成接線錯誤,符合要求后再啟動,啟動順序,由低速到高速,葉片安裝角按風機樣本規定數值安裝后,如高速運轉電流超過額定值,應停機速與我院聯系,調整風機葉片角度符合要求的標準是:
1、曲機葉片距風筒內壁150mm處的上下緣劃線得到上點和下點的高差是Δh值,每個葉片的Δh值大與小之差不得大于2mm;
2、距風筒150mm處葉片上緣的標高值,每個葉片標高值大與小之差值不得大于0.002R(R為風機半徑);
3、電機的電流在高速運轉時額定值的0.9-0.95。
?、廴缪h(huán)水,補充水水質差時應采取水質穩定措施,設過濾器,必要時須采取殺菌措施;
?、懿Aт搶偃紵w,因此冷卻塔維修時應晝避免動用明火,如動用明火則必須采取相應的安全措施,并且必須經過消防、安全部門批準,有專職消防人員、消防設施在場,如需要阻燃型玻璃鋼,訂貨時提出,需增加相應費用;
?、轃崃π阅?、噪聲及振動等技術指標,由機械工業部第四設計研究院對設計負責,冷卻塔生產廠對產品質量負責,如需機械部四院協助監督質量時,可由用戶、冷卻塔生產廠與機械部四院三方共同簽訂技術協議。
