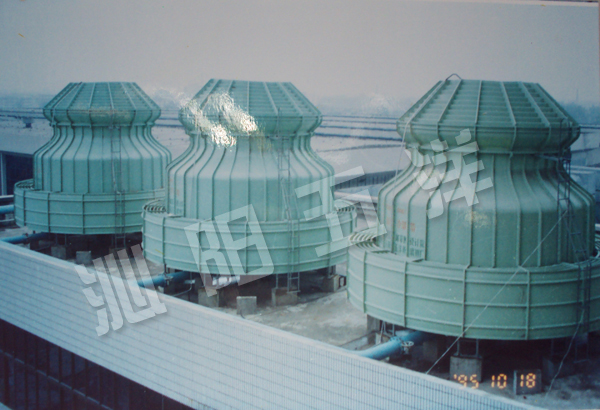

CDBNL3(超低噪聲型逆流式玻璃鋼冷卻塔)
本說明節所有冷卻塔都是節能型的,因為電機安裝容量在國內外同類冷卻塔中較低。低噪聲型及超低噪聲型冷卻塔水溫降一般為3~8℃,適合于空調制冷等一般水溫降的冷卻。
超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上又采取了一系列噪聲控制措施。標準點噪聲值比相應的低噪聲型低3-5dB(A)。它適合于對噪聲要求更嚴的地方,例如,賓館、醫院、公用建筑以及距居民區較近的場合。它的基礎配管、電機功率等與相應低噪聲型冷卻塔相同,冷卻水量及風量與低噪聲型冷卻塔的相同。
工業型即中高溫冷卻水塔,溫降一般為10~25℃,該型增加了塔體直徑、風量、功率以及填料高度等一系列措施。它適合于水溫降較高的工業用水的冷卻。本次設計的工業型塔熱力性能上是富余的,在選用時請不要再留余地。
其代碼意義如下
DBNL3-100型:D-低噪聲;B-玻璃鋼;N-逆流式;L-冷卻塔;3-第三次改型設計;100-標準工況的名義流量100m3/h;
GBNL3-100型:G-工業型中、高溫降;
CDBNL3-100型;CD-為超低噪聲型;其它同上。
機械工業部第四設計研究院于1971年開始從事冷卻塔的研究及推廣工作,研制的成果曾多次獲得機械工業部及省、市的優 秀設計獎、重大科研成果獎。
節能型低噪聲、超低噪聲工業型冷卻塔是在總結76年BNL系列,80年BNL2系列的設計運轉的經驗,吸收國內外同類產品的先進技術,由機械工業部第四研究院和清華大學 聯合研究設計的,超低噪聲塔的吸聲措施是與北京市勞動保護研究所合作共同研究設計的。
一、選用及使用
選用時須知水量Q,進水溫度T1,出水溫度T2及設計濕球溫度τ,根據熱力性能曲線確定型號。
就著料的耐寒性而言,能適用于-50℃的地區,但是對于學冷月平均氣溫低于-10℃的地區,訂貨時應提出要求防結冰措施,出廠前可配有淋水導流環,使水不流到百葉窗上。
循環水渾濁度不大于50毫克/升,短期水大于100毫克/升,不宜含有油污和機械性雜質,必要時采取滅藻及水質穩定措施。
基礎圖供安裝參考。大塔的進出水管方向見圖示,小塔可在水平位置任意定,但不得碰基礎。中間有基礎的,其荷載應為運轉重的25%,其余的75%由外圍長方形基礎平均承擔,如在屋頂安裝,應考慮風荷載引起的附加壓力。
小于125型的冷卻塔,外面連接的進出水管與冷卻塔連接處應設支座,防止過多的重量壓在塔壁上。
布水管按名義流量開孔,如實際水量與名義流量相差±15%以上,訂貨時說明,由制造廠改變開孔尺寸,塔的進水管水壓大約為2米到5米水柱,設計時不要壓力過高,否則流量過大會飄水。
本產品適用于水溫不超過60℃,如超過60℃,訂貨時提出,本廠在選材上加以解決。如需阻燃型冷卻塔,訂貨時須說明,本廠可以滿足要求。
150型以上的冷卻塔風機、葉片角度可以調整,但要保證各葉片角度一致,電流不超過電機的額定電流。各型風機可以短期間倒轉來消水。因此,在結冰嚴重的地區,應設置可逆磁力起動器,按鈕應安裝在冷卻塔的附近。(調整葉片方法見橫流式玻璃鋼冷卻塔說明)
冷卻塔起動時一定要先開水泵,后開風機,不允許在沒有淋水的情況下使風機運轉。
當用戶需在冷卻塔下塔體直接吸水時,需安裝"自動給水管""急速給水管""排污管",訂貨時需特別提出,價格表內不包括這部分價格
